Frontpaneel EC50-650-3

Name: Frontpaneel EC50-650-3
Brand: Electronicase NL
SKU: EC50-650-3
Rating: 4.7 (72 reviews)

Maatwerk gebogen frontplaat.

Datasheet

MODELLEN		Frontpaneel EC50-6xx

DESIGN CONCEPT		Op maat gemaakte enkele of overlappende frontpaneel.

Uw project : Bijvoorbeeld: wandbehuizing project X

Naam project :^* Bijvoorbeeld: wandbehuizing project X

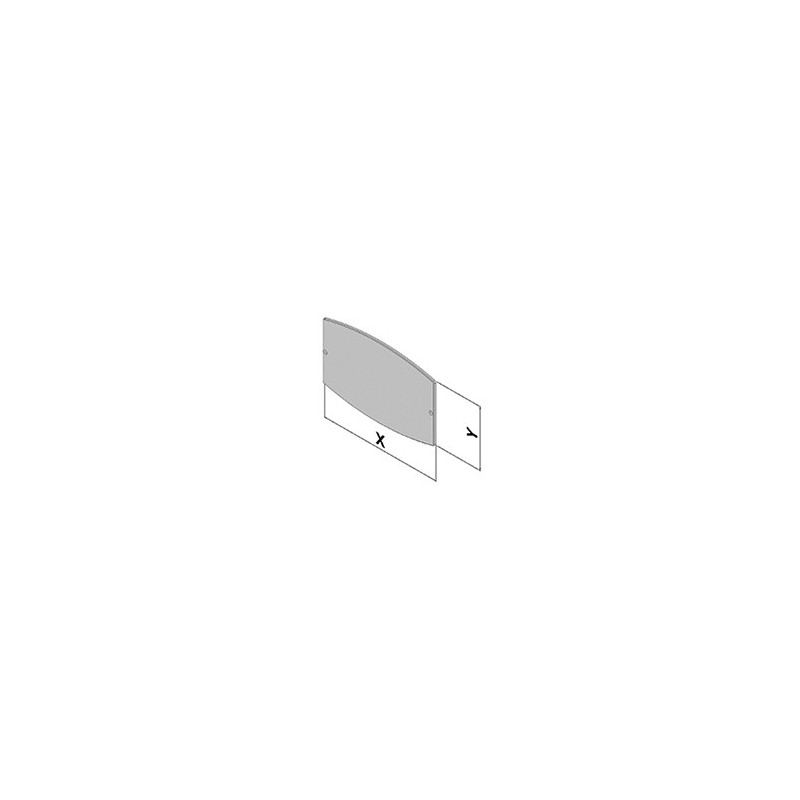

Voeg afmetingen toe (Interne afmetingen in mm)^* Let op: binnenafmetingen
X
Y

Materiaal^* ABS: standaard kunststof plaat van ABS. PS-UL: kunststof plaatmateriaal van vlamdovend polystyreen in de klasse UL94V0
Voeg bestand toe Elke aanvullende informatie, die ons kan helpen om uw behuizing te ontwerpen (schetsen, 2D of 3D tekeningen, R&D programma van eisen, afbeeldingen etc.)
- Bestand 1 :
- Bestand 2 :

Personalisering : De informatie verstrekt in dit formulier, geeft ons de mogelijkheid om een geautomatiseerde aanbieding te doen. De positie en maatvoering van bewerkingen zal later worden bevestigd door onze ontwerpafdeling tijdens de ontwikkeling van uw maatwerk behuizing of frontpaneel.

Frezen: In tegenstelling tot standaard behuizingen, bevat een ElectroniCase behuizing alle uitsparingen en noodzakelijke bewerkingen die u nodig heeft, uitgevoerd in onze eigen productievestiging: één aanspreekpunt, tijdbesparing en een geoptimaliseerde en korte doorlooptijd.

Aantal boorgaten : (< = 5mm x 5mm) Het boren is een bewerking voor het maken van een gat in het kunststof onderdeel. Dit gat kan gebruikt worden voor een schroef, een inpersmoer, een afstandsbus, een tule etc.
Aantal openingen : (uitsparing voor connector) (> 5mm x 5mm en < 40mm x 40mm) Een uitsparing is machinaal aangebracht, met minimum afmeting 5 x 5 mm en maximaal 40 x 40 mm, bedoeld voor de doorvoer van connectoren, knoppen, bekabeling ed.
Venster 1 : (in mm) (> = 40mm x 40mm) Een venster is machinaal aangebracht. De afmeting is groter dan 40 x 40 mm, bedoeld om als venster voor een lcd/aanraakscherm te dienen. U heeft de mogelijkheid om een plexiglas venster toe te voegen om het elektronische component te beschermen.	x
	y
[Met acryl venster in 3mm] Een venster is machinaal aangebracht. De afmeting is groter dan 40 x 40 mm, bedoeld om als venster voor een lcd/aanraakscherm te dienen. U heeft de mogelijkheid om een plexiglas venster toe te voegen om het elektronische component te beschermen.
Venster 2 : (in mm) (> = 40mm x 40mm) Een venster is machinaal aangebracht. De afmeting is groter dan 40 x 40 mm, bedoeld om als venster voor een lcd/aanraakscherm te dienen. U heeft de mogelijkheid om een plexiglas venster toe te voegen om het elektronische component te beschermen.	x
	y
[Met acryl venster in 3mm] Een venster is machinaal aangebracht. De afmeting is groter dan 40 x 40 mm, bedoeld om als venster voor een lcd/aanraakscherm te dienen. U heeft de mogelijkheid om een plexiglas venster toe te voegen om het elektronische component te beschermen.
Venster 3 : (in mm) (> = 40mm x 40mm) Een venster is machinaal aangebracht. De afmeting is groter dan 40 x 40 mm, bedoeld om als venster voor een lcd/aanraakscherm te dienen. U heeft de mogelijkheid om een plexiglas venster toe te voegen om het elektronische component te beschermen.	x
	y
[Met acryl venster in 3mm] Een venster is machinaal aangebracht. De afmeting is groter dan 40 x 40 mm, bedoeld om als venster voor een lcd/aanraakscherm te dienen. U heeft de mogelijkheid om een plexiglas venster toe te voegen om het elektronische component te beschermen.

Aantal ventilatiesleuven : (Gebaseerd op 10 sleuven van 50mm) Ventilatie kan bestaan uit een groepering van 10 sleuven van 50 mm lang, bedoeld om door interne componenten gegenereerde warmte af te voeren. De exacte locatie en afmetingen zullen worden bevestigd door onze ontwerpafdeling tijdens de ontwikkeling van uw maatwerk behuizing of frontpaneel.
Aantal gravering : (Gebaseerd op 1 gegraveerd deel van ong. 20mm) Bijvoorbeeld een logo of technische instructie gefreesd als tekst/symbool in de kunststof
Verzonken vlak 1 : (in mm) [Voor toetsenbord membraan] Een verzinking is een machinaal aangebracht verdiept vlak met een vooraf bepaalde diepte. Een verzinking kan dienen als locatie voor een membraanschakelaar of frontfolie.	x
	y
Verzonken vlak 2 : (in mm) [Voor toetsenbord membraan] Een verzinking is een machinaal aangebracht verdiept vlak met een vooraf bepaalde diepte. Een verzinking kan dienen als locatie voor een membraanschakelaar of frontfolie.	x
	y
Verzonken vlak 3 : (in mm) [Voor toetsenbord membraan] Een verzinking is een machinaal aangebracht verdiept vlak met een vooraf bepaalde diepte. Een verzinking kan dienen als locatie voor een membraanschakelaar of frontfolie.	x
	y
Aantal losse onderdelen : Losse onderdelen zijn niet verlijmde delen, welke kunnen dienen voor het bevestigen van componenten dan wel het afschermen ervan.
Aantal steungroeven : Steungroeven zijn gefreesde sleuven in tegenovergestelde wanden; hierin kunt u een pcb schuiven. De exacte locatie en afmetingen zullen worden bevestigd door onze ontwerpafdeling tijdens de ontwikkeling van uw maatwerk behuizing of frontpaneel.
Lengte steungroeven : Hier geeft u de lengte van de steungroeven voor pcb aan.

Opbouw : In tegenstelling tot standaard behuizingen, bevat een ElectroniCase behuizing alle uitsparingen en noodzakelijke bewerkingen die u nodig heeft, uitgevoerd in onze eigen productievestiging: één aanspreekpunt, tijdbesparing en een geoptimaliseerde en korte doorlooptijd.

Aantal inpersmoeren:

Een inpersmoer is een onderdeel gemaakt van messing, met een inwenidge draad (bijvoorbeeld M2,5 of M3), geplaatst in een afstandsbus of direct in een paneel, waarmee een elektronisch component vastgeschroefd kan worden. Deze toepassing is aan te raden in het geval een component meermalen vast en losgenomen zal worden. De exacte locatie en afmetingen zullen worden bevestigd door onze ontwerpafdeling tijdens de ontwikkeling van uw maatwerk behuizing of frontpaneel.

Aantal afstandsbussen:

Een afstandsbus is een kunststof buisje, welke gebruikt wordt om uw elektronische componenten vast te zetten. Het is geschikt voor een zelftappende schroef, of i.c.m. een inpersmoer, een metrisch boutje (bijvoorbeeld M2,5 of M3). Laatstgenoemde toepassing is aan te raden in het geval een component meermalen vast en losgenomen zal worden. De exacte locatie en afmetingen zullen worden bevestigd door onze ontwerpafdeling tijdens de ontwikkeling van uw maatwerk behuizing of frontpaneel.

Aantal rubber voetjes: Om de behuizing te stabiliseren of te verhogen, kunt u rubber voetjes toevoegen. De exacte locatie en afmetingen zullen worden bevestigd door onze ontwerpafdeling tijdens de ontwikkeling van uw maatwerk behuizing of frontpaneel.
Aantal verlijmde delen : Dit betreft verlijmde delen in de behuizing, bedoeld om componenten te fixeren, welke niet met afstandsbussen gefixeerd kunnen worden, of om de ruimte te verdelen, versterken of stabiliseren.

Afwerking : In tegenstelling tot standaard behuizingen, bevat een ElectroniCase behuizing alle uitsparingen en noodzakelijke bewerkingen die u nodig heeft, uitgevoerd in onze eigen productievestiging: één aanspreekpunt, tijdbesparing en een geoptimaliseerde en korte doorlooptijd.

EMC-afscherming : De EMC afscherming (elektromagnetische interferentie) ofwel elektrisch geleidende coating, is een coating op basis van nikkel of koper. De toepassing creëert een kooi van Faraday, om te beschermen tegen elektromagnetische straling en vice versa om de omgeving tegen dergelijke straling te beschermen. Het dient ook een stabiele elektrische omgeving.
Verf : De beschikbare kunststoffen zijn zwart en/of wit, maar we bieden vele oplossingen voor afwerking met verf en vernis. (Verf: alle RAL en corresponderende Pantone kleuren zijn mogelijk met een zijdeglans afwerking)

Aantal markering passes : (1 pass per zijde) Elke opdruk doen we zelf met digitale printers, geschikt voor 4-kleurendruk. Opdruk op een behuizing heeft 2 doelen. Functioneel: identificatie, normering of instructies. Esthetisch: huisstijl, verfraaien of verduidelijken voor gebruik.
Vernis : Helder, sterk beschermend vernis: voor aanvullende bescherming kunnen we dit toevoegen (zijdeglans afwerking)

Aanvullende informatie In deze sectie kunt u belangrijke, aanvullende informatie aangeven, welke niet in het standaard formulier passen (bijvoorbeeld over een specifieke toepassing of gebruiksomgeving).

Verwachte aantallen Alle informatie over uw project helpt ons een om een beter aangepast en hoogwaardig advies te geven.
